Router On Stick

Assalmualaikum wr.

Hai sobat, apakah kalian pernah mendengar kata router? jika pernah kali ini saya akan menjelaskan konfigurasi yang berhubungan dengan router. Simak ulasannya berikut ini

1. Pendahuluan

• Pengertian

Router On Stick adalah salah satu jenis konfigurasi  router yang mana sebuah interface physical me-routing traffic antara beberapa VLAN pada network. Router interface dikonfigurasikan untuk beroperasi sebagai link trunk dan terhubung dengan sebuah port switch dalam mode trunk.

• Latar belakang

Memahami pengertian Router On stick

• Maksud dan tujuan

Mengetahui cara konfigurasi VLAN pada masing-masing switch
Mengetahui cara menghubungkan switch dan router dengan trunk


2. Alat dan bahan

-Laptop/PC
-Packettracer

3. Jangka waktu

15 menit

4. Proses

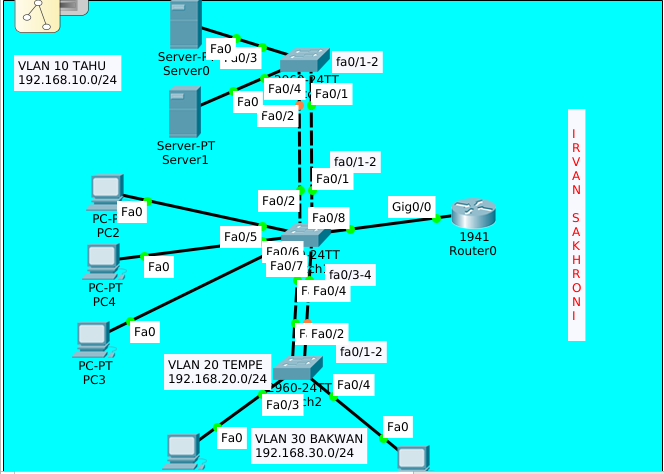

Buat topologi dahulu

Vlan 10 dibuat mode acces untuk ke server dan mode trunk untuk terhubung ke switch yang lain

Berikut konfigurasinya :

VLAN 10

en
conf t
int ra fa0/3-4
switchport mode acces
switchport access vlan 10
exit

int ra fa0/1-2
switchport mode trunk


Atur  VLAN 20 dan VLAN 30 dengan cara yang sama tergantung interface dan interface yang mengarah ke router dibuat mode trunk


Dan untuk router konfigurasinya seperti dibawah ini


en
conf t
int gig0/0
no sh
exit
int gig0/0.10 (untuk vlan 10)
encapsulation dot1Q 10
ip address ( isi ip address vlan 10 kalian)
exit


int gig0/0.20 (untuk vlan 20)
encapsulation dot1Q 20
ip address ( isi ip address vlan 20 kalian)
exit

int gig0/0.30 (untuk vlan 30)
encapsulation dot1Q 30
ip address ( isi ip address vlan 30 kalian)
exit

Setelah itu kalian atur ip dhcp dan excluded address (ip yangtidak dibagikan oleh server) dan coba ping pc dengan server.

5. Kesimpulan

Tidak membutuhkan layanan layer 3 di Switch dan Router menyediakan komunikasi antar VLAN
6. Referensi

Mas Dewa dan Mas Fauzan








Sekian, terima kasih
wassalamualalikum wr.wb
