VLAN Trunking

Assalamualaikum wr.wb

Kali ini saya akan menjelaskan untuk mengkonfigurasi VLAN Trunking. Seperti apa itu? Langsung disimak ya.....

1. Pendahuluan

• Pengertian

VLAN Trunking berfungsi untuk menyambungkan antar VLAN yang sama namun dengan
switch yang berbeda, artinya kita sekarang akan menghubungkan VLAN yang sama
namun dengan switch yang berbeda.

• Latar belakang

Mempelajari Konsep VLAN trunking

• Maksud dan tujuan

Bisa mengkonfigurasi VLAN Trunking untuk berbagi data melalui switch yang berbeda

• Hasil yang diharapkan

Bisa dan paham cara Trunking VLAN

2. Alat dan bahan

-Laptop/PC
-Cisco Packet Tracer

3. Jangka waktu

10 menit

4. Proses tahapan

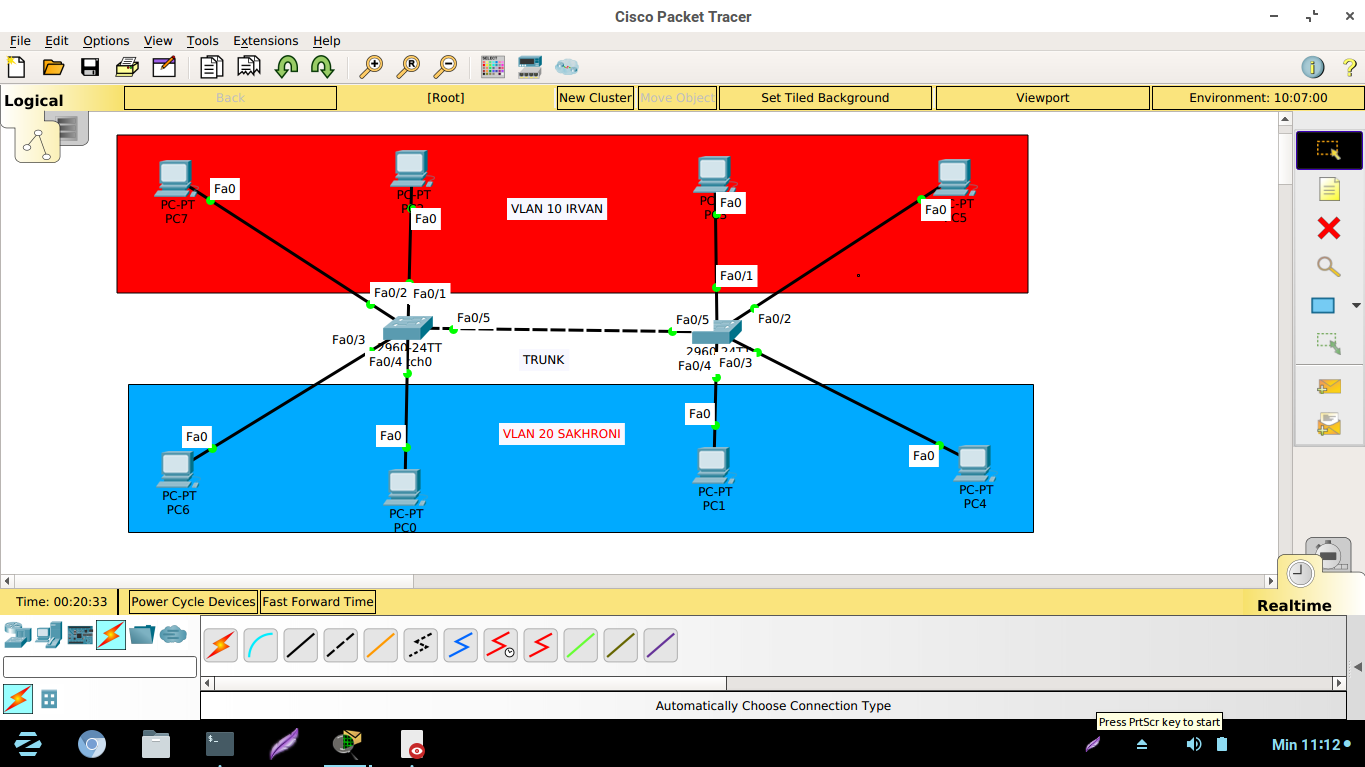

Pertama kita buat topologi dulu

Untuk konfigurasi masing-masing switch :

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname SW-Netvlops
SW-Netvlops(config)#vlan 10
SW-Netvlops(config-vlan)#name irvan
SW-Netvlops(config-vlan)#vlan 20
SW-Netvlops(config-vlan)#name sakhroni
SW-Netvlops(config-vlan)#int ra fa0/1-2
SW-Netvlops(config-if-range)#switchport mode access
SW-Netvlops(config-if-range)#switchport access vlan 10
SW-Netvlops(config-if-range)#int ra fa0/3-4
SW-Netvlops(config-if-range)#switchport mode access
SW-Netvlops(config-if-range)#switchport access vlan 20

SW-Netvlops(config)#int fa0/5
SW-Netvlops(config-if)#switchport mode trunk

Untuk melihat interface trunk :

Switch#show interfaces trunk


5. Hasil yang didapatkan

Komputer bisa terhubung melalui switch yang berbeda

6. Kesimpulan

Trunking berfungsi untuk menjadi jembatan antara 2 switch yang berbeda

7. Referensi

Ebook BLC Telkom Klaten
Mas Fauzan dan Mas Dewa





Sekian dari saya, terima kasih
Wassalamualaikum wr.wb
